本實用新型涉及噴砂設備領域，特別涉及一種箱式噴砂機。

現有箱式直壓噴砂機將噴嘴設于封閉的箱體內，以減少磨料的散失及 對環境的污染。如中國專利號94236941. 6號便公開了一種“直壓箱式噴 砂機氣 此種噴砂機的箱形工作室下部設有砂氣混合壓力罐、控制閥、球 閥、三通接頭等部件，使得噴砂機的體積較大，成本較高。再者，噴砂機 工作箱內設有固定式噴嘴，使得噴嘴的噴射角受到限制，難以適應需要不 同噴角的工件要求。

本實用新型的目的在于：提供一種噴射角可任意調整、操作方便、體 積小、工作箱密封性好的箱式噴砂機。

為了達到以上所述目的，本實用新型是通過以下技術方案來實現的：

一種箱式噴砂機，包括設有手孔、觀察窗的工作箱，在工作箱設有空 氣濾淸器，并內置有噴嘴；工作箱下部設有網板，網板下部設有砂斗，噴 嘴是手提噴槍，噴槍的進氣管與壓縮空氣管相連，吸砂管伸入砂斗中，工 作箱設有用于打開工作箱的門。

在本實用新型中，所述的工作箱門設于箱體上方，門體通過釵鏈與工 作箱相連，門體中設有觀察窗，在門體上設有門鉤，門扣設于工作箱上， 在工作箱中與門體相結合處設有凹槽，凹槽內設有密封條。

當然，工作箱門設于箱體一側或兩側，在工作箱中與門體相結合處設

有凹槽，凹槽內設有密封條。

本實用新型的優點在于：由于箱式噴砂機的噴嘴釆用手提噴槍，噴射 角可任意調整，能適應需要不同噴角的工件要求、且體積小巧。在工作箱 中與門體相結合處設有凹槽，凹槽內設有密封條，由于門體與箱體接觸， 兩者均可承受較大的壓力且不易變形，使得箱體密封性能好，從而減少磨 料散失和對環境的污染。

為了更加清楚的說明本實用新型，下面結合附圖和實施例進行詳細說 明：

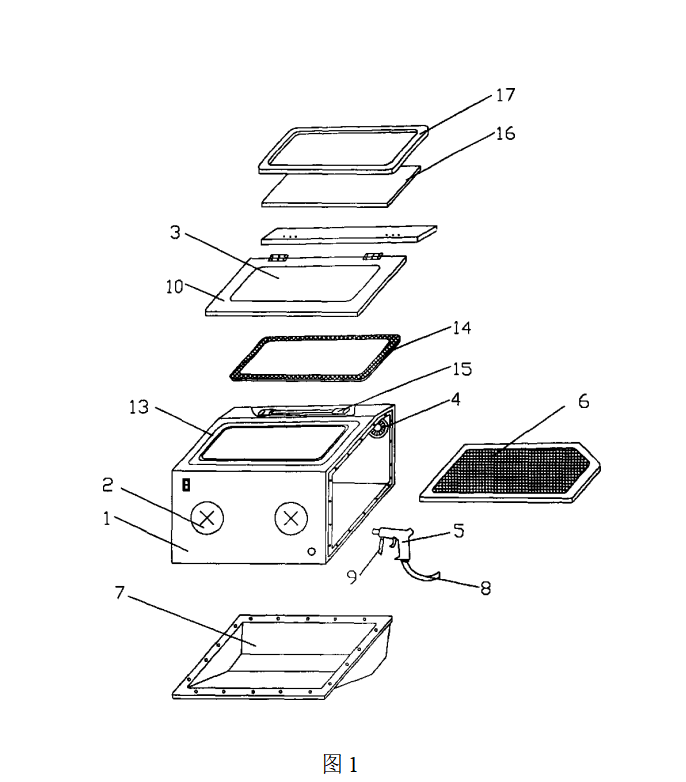

圖1是本實用新型實施例1的裝配示意圖（卸去側面板、支腳）?

圖2是本實用新型實施例1的示意圖。

圖3是本實用新型實施例2的示意圖。

圖4是本實用新型實施例3的示意圖。

如圖1、圖2所示，箱式噴砂機包括設有手孔2、觀察窗3的工作箱 1,在工作箱設有空氣濾清器4和照明燈15。噴嘴是手提噴槍5,噴射角 可任意調整。工作箱下部設有網板6,網板下部設有砂斗7。噴槍的進氣 管8與壓縮空氣管相連，吸砂管9伸入砂斗中，使得噴砂機整體體積小巧。 在本實施例中，工作箱門設于箱體上方，門體1。通過釵鏈與工作箱相連, 門體中設有帶透明面板16的觀察窗，壓蓋17將透明面板固定于門體上。 在門體上設有門鉤11,門扣12設于工作箱上，在工作箱中與門體相結合 處設有凹槽13,凹槽內設有密封條14。在密封工作時，由于門體與箱體 接觸，兩者均可承受較大的壓力且不易變形，使得箱體密封性能好，從而 減少磨料散失和對環境的污染。

如圖3所示：在本實用新型的實施例2中，觀察窗3直接設于工作箱 1的上方，并將工作箱門10設于箱體一側，在工作箱中與門體相結合處設 有凹槽13,凹槽內設有密封條14。

如圖4所示：在本實用新型的實施例2中，觀察窗3直接設于工作箱 1的上方，并將工作箱門10設于箱體兩側，在工作箱中與門體相結合處設 有凹槽13,凹槽內設有密封條14。
